Didorong oleh transisi energi global dan peningkatan jaringan listrik skala besar,Pemutus Sirkuit Vakum(VCB)—salah satu perangkat proteksi yang paling banyak digunakan dalam sistem tenaga listrik—sedang mengalami transformasi sistematis. Evolusi ini menggerakkan VCB dari posisi dominan dalam tegangan menengah menuju aplikasi tegangan tinggi, dan dari fungsi peralihan sederhana menuju node jaringan cerdas. Industri ini secara luas menyadari bahwa VCB telah memasuki kurva pertumbuhan kedua yang ditandai dengan alternatif ramah lingkungan, integrasi digital, dan kemampuan adaptasi lingkungan yang ekstrim.

I. Penggerak Pasar dan Teknologi: VCB Memasuki Siklus Iterasi Baru

Keuntungan inti dari pemutus sirkuit vakum terletak pada media interupsinya—vakum itu sendiri—yang menawarkan nol emisi karbon, kemampuan interupsi yang kuat, masa pakai listrik yang lama, dan pengoperasian bebas perawatan. Pada rentang tegangan menengah (12kV–40.5kV), VCB telah lama menjadi solusi dominan. Namun, pada level tegangan yang lebih tinggi (72,5kV ke atas), pemutus sirkuit SF₆ tetap mempertahankan posisi terdepan karena kinerja isolasinya yang sangat baik. Karena SF₆ memiliki Potensi Pemanasan Global yang sangat tinggi (kira-kira 23.900 kali lipat CO₂), penggunaannya menghadapi peraturan internasional yang semakin ketat dan kendala karbon.

Latar belakang ini memberikan dorongan teknis yang jelas untuk memperluas teknologi pemutus sirkuit vakum ke dalam aplikasi transmisi tegangan tinggi. Arah pengembangan teknis arus utama saat ini meliputi: meningkatkan kemampuan menahan tegangan dari pemutus vakum pemutus tunggal, menerapkan teknologi seri multiputus pada 126kV ke atas, dan solusi hibrid yang menggabungkan isolasi gas ramah lingkungan dengan pemutusan vakum.

Perbandingan Dampak Lingkungan dari Berbagai Media Interupsi

II. Teknologi Vakum Tegangan Tinggi: Dari "Tren" hingga "Validasi Teknik"

Penerapan pemutus sirkuit vakum pada tingkat tegangan transmisi memerlukan mengatasi beberapa tantangan teknis utama.

Pertama, kemampuan isolasi penyela vakum. Ketika level tegangan meningkat, karakteristik celah vakum sebelum benturan, kondisi permukaan kontak, dan keseragaman medan listrik memiliki dampak yang signifikan terhadap kinerja insulasi. Pendekatan teknis yang umum mencakup optimalisasi struktur kontak (seperti kontak medan magnet aksial), meningkatkan tingkat vakum interupsi, dan menggunakan struktur insulasi komposit.

Kedua, respon kecepatan tinggi dari mekanisme operasi. Pemutus sirkuit vakum tegangan tinggi biasanya memerlukan waktu interupsi total yang lebih singkat, sehingga menuntut karakteristik mekanis mekanisme operasi yang lebih tinggi. Mekanisme pegas, aktuator magnet permanen, dan mekanisme tolakan elektromagnetik masing-masing memiliki kelebihan dan kekurangan masing-masing dalam hal pembukaan cepat, kecepatan pembukaan awal, dan kontrol dispersi.

Ketiga, pembagian tegangan pada sambungan seri multi putus. Pada tingkat tegangan 126kV ke atas, kesulitan teknis dan biaya pemutus vakum pemutusan tunggal meningkat secara signifikan, menjadikan sambungan seri multiputus sebagai pilihan teknik yang praktis. Namun, koneksi seri multi-putus menghadapi tantangan dengan ketidakseimbangan distribusi tegangan statis dan dinamis, sehingga memerlukan solusi seperti perataan kapasitor atau teknologi kontrol sinkron.

Menurut informasi industri yang tersedia untuk umum, beberapa produsen switchgear domestik dan internasional serta lembaga penelitian telah menyelesaikan pengembangan prototipe pada tingkat 126kV dan telah memasuki tahap validasi teknik. Kemajuan ini dianggap dalam industri sebagai langkah besar menuju perluasan teknologi peralihan vakum ke dalam aplikasi tegangan tinggi.

Karakteristik Teknis Pemutus Sirkuit Vakum berdasarkan Tingkat Tegangan

AKU AKU AKU. Integrasi Cerdas: VCB Berkembang dari "Elemen Pengalih" menjadi "Node Persepsi"

Dalam kerangka otomatisasi distribusi dan sistem operasi/pemeliharaan cerdas, pemutus sirkuit vakum kini menjadi peran baru. VCB tradisional fokus pada isolasi kesalahan dan perlindungan saluran. VCB terintegrasi primer-sekunder generasi baru sangat mengintegrasikan fungsi penginderaan arus/tegangan, pemanenan listrik, pemantauan kondisi, komunikasi, dan kontrol proteksi.

Secara khusus, konsensus teknis industri meliputi: desain transformator instrumen elektronik yang kompak dan terintegrasi dengan pemutus vakum; kemampuan pengontrol untuk dengan cepat mengidentifikasi dan mengatasi gangguan hubung singkat (biasanya dalam beberapa siklus); dukungan untuk penutupan otomatis yang cepat; dan perekaman kesalahan serta kemampuan komunikasi jarak jauh.

Selain itu, dengan meningkatnya permintaan integrasi jaringan energi terbarukan, kebutuhan VCB untuk menginterupsi komponen DC tinggi juga meningkat. Arus hubung singkat pada sisi sistem penyimpanan tenaga surya, angin, dan energi sering kali mengandung sejumlah besar komponen DC, yang menimbulkan tantangan teknis melebihi tantangan sistem AC tradisional.

Modul Fungsional VCB Cerdas Terintegrasi Primer-Sekunder

Perbandingan Berbagai Tingkat Integrasi Cerdas

IV. Kemampuan Beradaptasi Lingkungan yang Ekstrim: Perlindungan Masuknya Tinggi Menjadi Kunci Produk Luar Ruangan

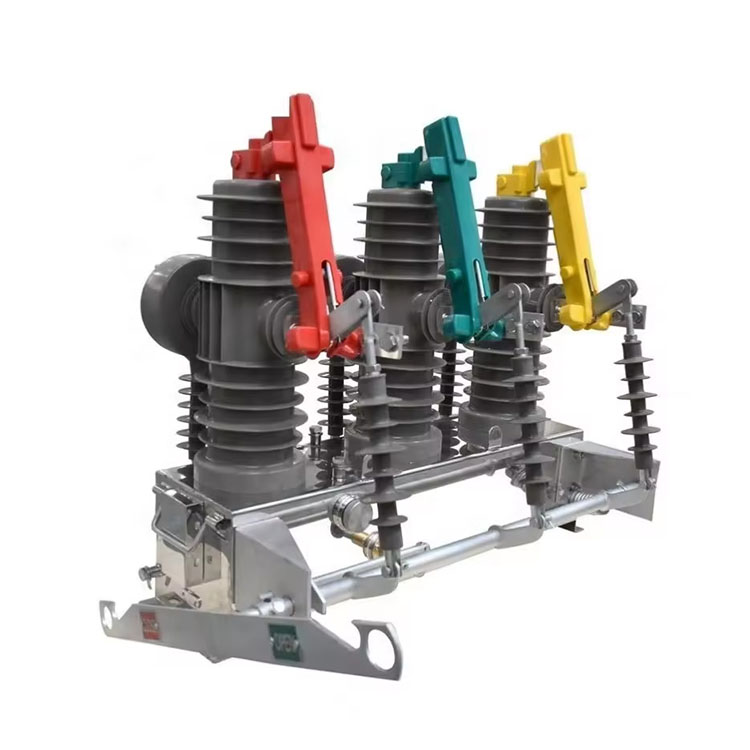

Pemutus sirkuit vakum yang dipasang di tiang luar ruangan beroperasi di lingkungan yang kompleks dan bervariasi. Kelembapan, kondensasi, kabut garam, suhu ekstrem, dan debu adalah penyebab umum kegagalan peralatan. Diantaranya, degradasi isolasi dan korosi mekanisme yang disebabkan oleh kondensasi adalah masalah yang paling menonjol.

Untuk mengatasi masalah ini, meningkatkan peringkat perlindungan masuknya air (ingress Protection/IP) secara keseluruhan telah menjadi arah peningkatan teknis utama untuk VCB luar ruangan dalam beberapa tahun terakhir. Praktik industri terkemuka telah meningkatkan peringkat perlindungan dari IP54 tradisional menjadi IP67 atau bahkan IP68. IP67 berarti peralatan dapat bertahan sementara terendam dalam air tanpa kerusakan, sedangkan IP68 berarti kemampuan untuk beroperasi saat terendam terus menerus dalam kondisi tertentu.

Teknologi utama untuk mencapai peringkat IP tinggi meliputi: desain antarmuka penyegelan antara interupsi dan rumah mekanisme, perlakuan tahan korosi pada mekanisme operasi, dan optimalisasi struktur penyegelan antara isolator bushing dan rumahan.

Perbandingan VCB Luar Ruang berdasarkan Peringkat Perlindungan Ingress
