Sembilan Gardu Induk. Satu Perubahan Lengkap.

Zikai Electric menyelesaikan penggantian kapasitor di sembilan gardu induk bergaya Amerika di Kashgar, Xinjiang

Di wilayah Kashgar yang berangin kencang, sembilan gardu induk bergaya Amerika baru saja mengganti unit kompensasi kapasitornya — kapasitor lama sudah habis, bank baru masuk, pemeriksaan fasa, dan uji peralihan telah selesai. Di atas kertas, ini terlihat seperti pekerjaan yang mudah. Apa yang sebenarnya menentukan bagaimana unit-unit tersebut berperilaku pada dekade berikutnya adalah segala sesuatu yang tidak dapat Anda lihat dalam sebuah foto.

1. Sekilas Proyek

2. Mengapa Penggantian Kapasitor Perlu Diperhatikan

Dalam sistem distribusi tegangan rendah, bank kapasitor adalah komponen yang tidak diperhatikan oleh siapa pun — sampai gagal, dan kemudian seluruh bagian terpengaruh. Tugasnya adalah kompensasi daya reaktif. Lakukan dengan benar dan faktor daya tetap stabil, arus saluran turun, dan kapasitas transformator efektif dibebaskan. Lakukan kesalahan dan rugi-rugi meningkat, voltase berfluktuasi, dan biaya penalti faktor daya mulai membayangi.

Itulah sebabnya penggantian kapasitor bukanlah pertukaran yang sederhana. Kapasitor yang digunakan selama bertahun-tahun akan kehilangan kapasitansi, menggembung, dan menurun secara internal. Jika unit-unit baru dijatuhkan kembali ke posisi yang sama tanpa mengatasi koordinasi peralihan, pencocokan reaktor seri, dan pengkabelan serta pelabelan kabinet, kegagalan berikutnya hanya masalah waktu saja.

Penggantian kapasitor adalah kesempatan untuk mengatur ulang sistem — memulihkan kemampuan kompensasi, mengalihkan keandalan dan kemudahan servis ke kondisi yang dirancang dalam satu kali lintasan.

3. Di Lokasi: Setiap Unit Dibuka dan Diperiksa

Sembilan unit yang tersebar di lokasi luar ruangan berarti bagian depan kerja tersebar dan jendela yang rapat. Ini adalah catatan lapangan dari pekerjaan itu.

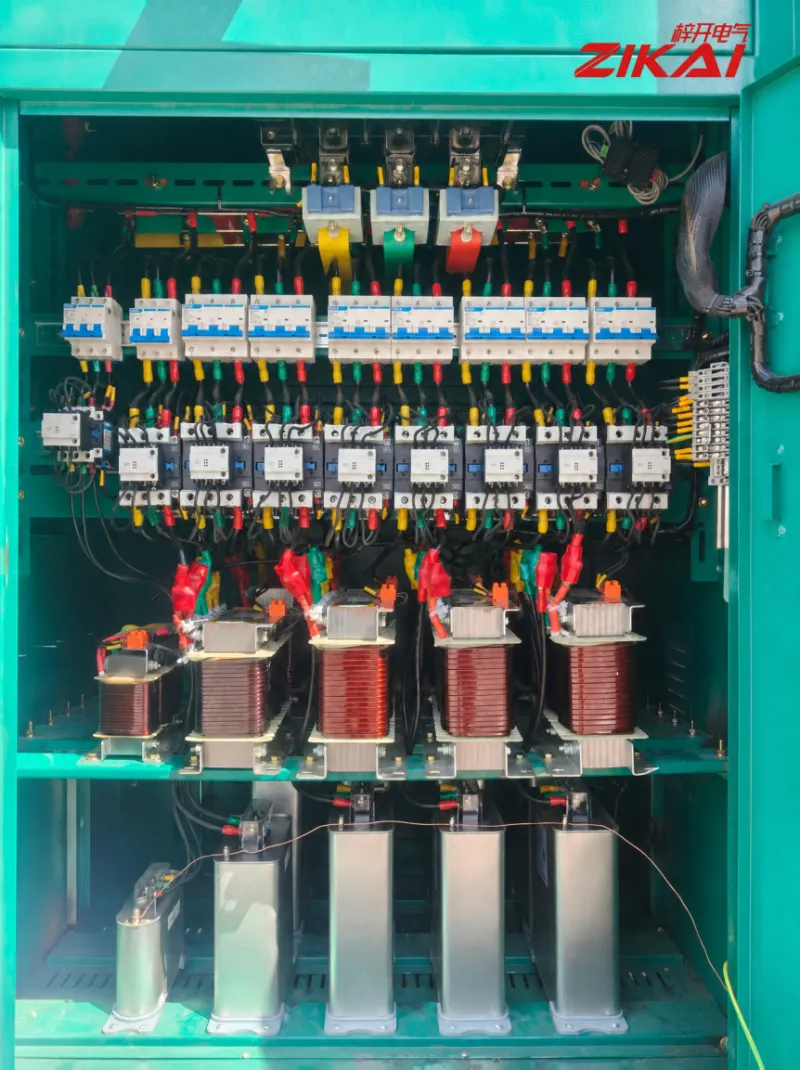

Gambar 01  Di dalam kabinet kompensasi kapasitor. Dari atas ke bawah: pemutus sirkuit mini untuk perlindungan cabang, kontaktor switching, reaktor seri, dan bank kapasitor paralel tegangan rendah di dasar. Busbar dan konduktor keluar diberi kode fase berwarna kuning, hijau, dan merah, dengan selongsong nomor kabel di setiap sirkuit dan sepatu insulasi di terminasinya — detail yang secara langsung menentukan seberapa cepat inspeksi atau kesalahan dapat dilacak nantinya.

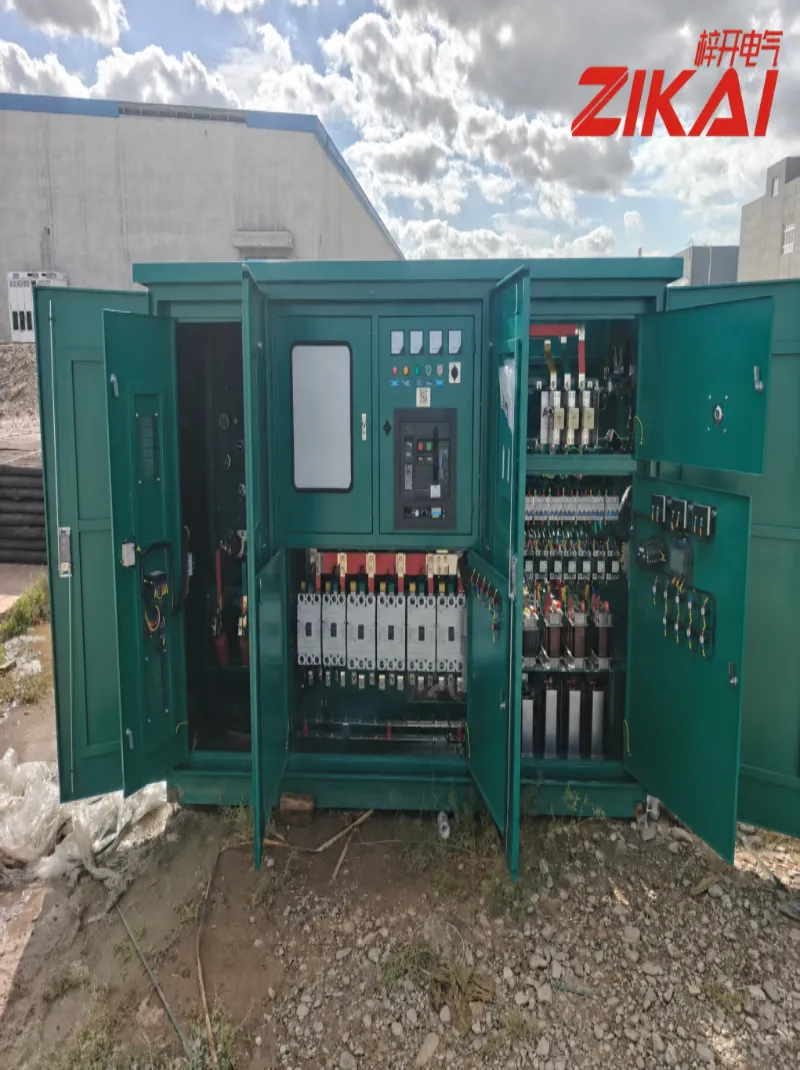

Gambar 02  Di dalam kompartemen tegangan rendah di gardu induk. Pemutus sirkuit berbentuk kotak, meteran, dan lampu indikator dikelompokkan bersama, dengan sirkuit kompensasi kapasitor di sebelah kanan. Bagaimana komponen ditata dengan pintu terbuka adalah gambaran paling jelas apakah suatu unit akan mudah dirawat.

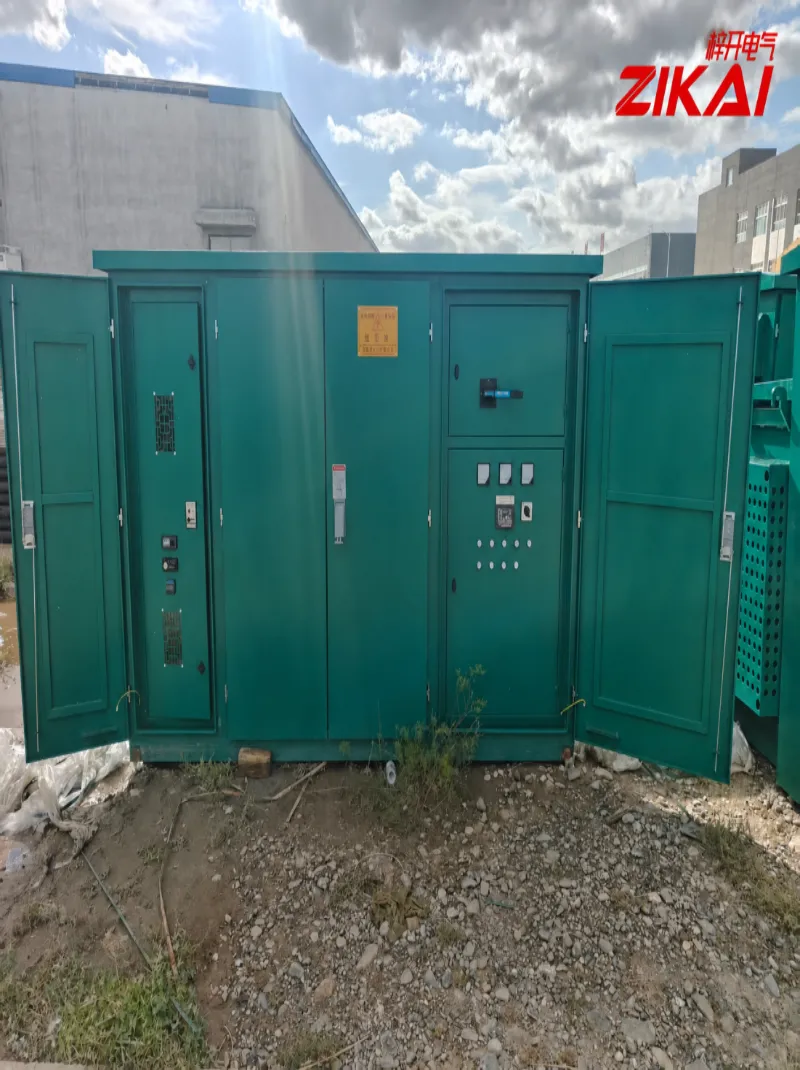

Gambar 03  Bagian luar kompartemen tegangan rendah pada gardu induk luar ruangan. Rambu peringatan kuning "Ruang Tegangan Rendah / Hanya Personil yang Berwenang" masih utuh dan dapat dibaca — persyaratan dasar untuk keselamatan di lokasi dan item wajib pada pemeriksaan serah terima.

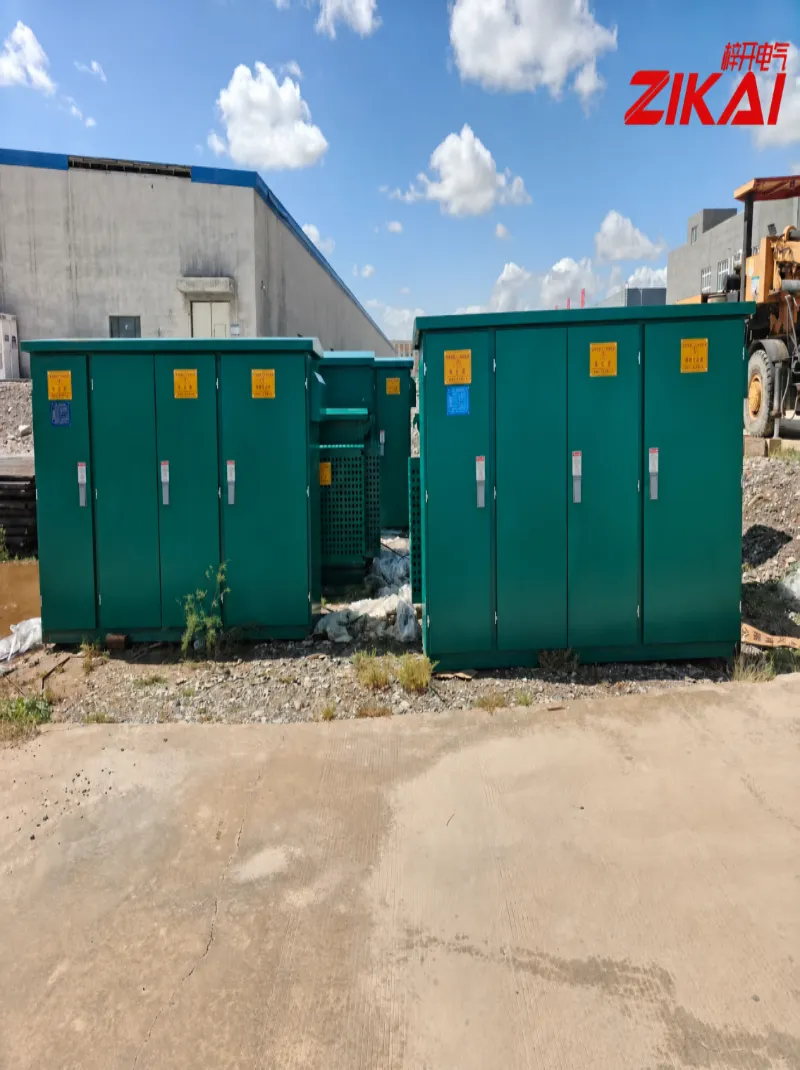

Gambar 04  Kompartemen kompensasi tegangan tinggi, tegangan rendah, dan kapasitor bersebelahan. Kompartemen kompensasi kapasitor adalah inti dari pekerjaan ini. Setelah selungkup diposisikan di dasar luar ruangan, penyegelan, ventilasi, dan kontinuitas pembumian juga harus dipastikan unit demi unit.

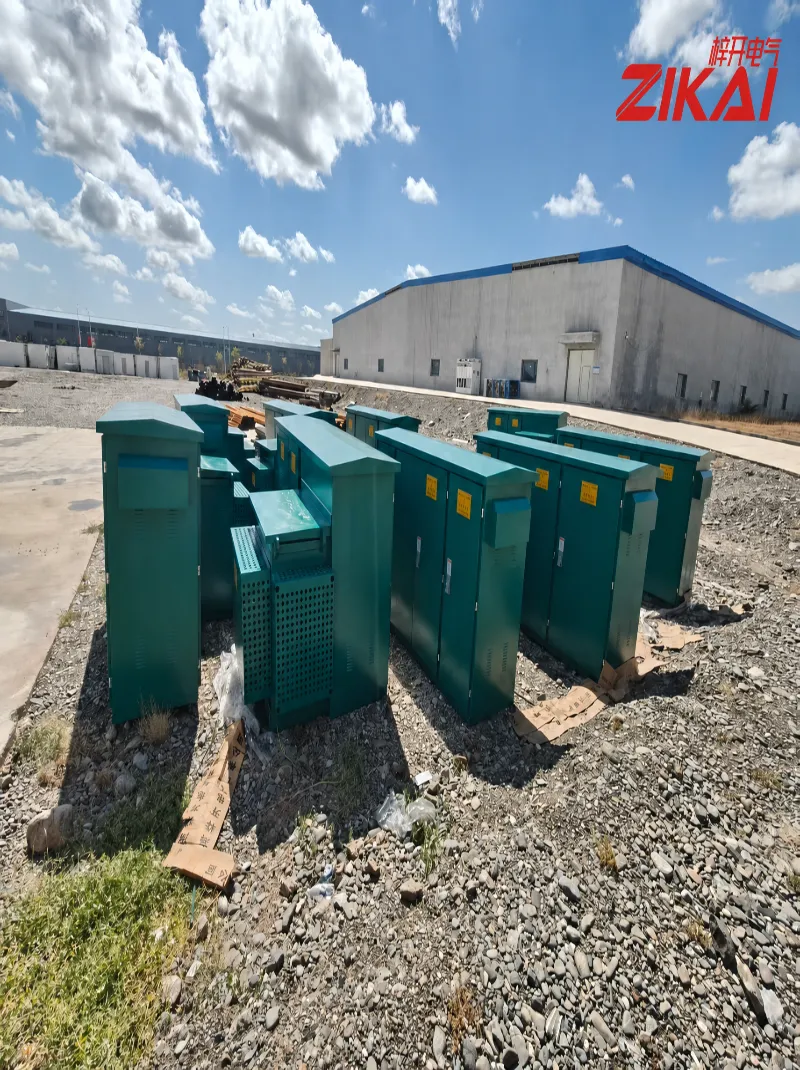

Gambar 05  Peralatan dikirim ke lokasi dan disiapkan untuk pemasangan. Pekerjaan di luar ruangan berarti bersaing dengan cuaca, pasir yang tertiup angin, dan kondisi lokasi — seberapa ketat jadwal pekerjaan sering kali menentukan kecepatan pengiriman.

4. Tiga Detail yang Tidak Kami Kompromi

1. Kapasitor tidak akan "masuk" sampai rangkaian switching diperiksa

Rangkaian kapasitor biasanya bekerja bersama-sama dengan reaktor seri, yang meredam amplifikasi harmonik dan membatasi arus masuk saat peralihan. Jika kondisi reaktor dan kontaktor diabaikan selama penggantian, bank kapasitor baru dapat terkena arus masuk yang jauh melampaui rancangannya.

2. Pembuatan kabinet menentukan biaya pemeliharaan sepuluh tahun dari sekarang

Pengkodean warna fase, selongsong nomor kabel, sepatu insulasi terminal, bundling harness, pengencang busbar, dan torsi — ini adalah bagian-bagian yang terlihat biasa-biasa saja dalam foto penerimaan, dan yang akan diandalkan oleh teknisi satu dekade kemudian. Jika dilakukan dengan benar, kesalahan dapat dilacak dalam sepuluh menit. Jika dilakukan asal-asalan, bisa memakan waktu seharian penuh.

3. Sembilan unit, satu standar

Jika tata letak komponen, definisi fase, dan pelabelan berbeda dari satu unit ke unit lain di lokasi yang sama, pemeliharaan menjadi hanya dugaan. Kami menerapkan standar kerja tunggal dan konvensi pelabelan di seluruh sembilan unit dan menyimpan catatan foto di lokasi, sehingga peralatan dapat dilacak sejak hari penyerahannya.

5. Apa yang Pelanggan Dapatkan

• Kompensasi dipulihkan — kompensasi reaktif kembali ke tingkat normal, meningkatkan faktor daya dan kualitas voltase, membantu mengurangi rugi-rugi saluran dan meringankan beban pada transformator.

• Peralihan yang lebih andal — hubungan antara kapasitor, reaktor, dan kontaktor terjalin kembali, sehingga mengurangi risiko kerusakan sekunder akibat peralihan yang tidak normal.

• Perawatan lebih mudah — skema warna fase dan nomor kabel yang konsisten membuat pemeriksaan, lokasi kesalahan, dan penggantian suku cadang menjadi lebih cepat.

• Proses yang terdokumentasi — tahapan utama difoto dan diarsipkan, siap digunakan untuk layanan atau perluasan sistem di masa mendatang.

6. Tentang Zikai Listrik

Zikai Electric (ZIKAI) memproduksi, melakukan retrofit, dan melayani paket peralatan listrik lengkap — mulai dari gardu induk dan perangkat kompensasi kapasitor hingga peralatan distribusi dan sambungan kabel terkait. Pekerjaan kami bersifat konkret: menjadikan peralatan stabil, dapat diservis, dan bebas masalah dalam kondisi pengoperasian nyata.

Kashgar adalah salah satu pemberhentian di rute itu. Dari lokasi pesisir yang lembap hingga wilayah barat laut yang tertiup angin dengan perubahan suhu yang besar, peralatan tidak pernah beroperasi dalam kondisi laboratorium — itulah sebabnya kami bersikeras untuk melakukan setiap penghentian dan setiap label dengan benar.
