Komisioning Selesai di Teknologi Energi Baru Shandong Hongzhitai, Xintai

1. Komisioning Selesai

Instalasi switchgear di Shandong Hongzhitai New Energy Technology Co., Ltd. di Xintai, Shandong, telah menyelesaikan commissioning.

Commissioning adalah tahap dimana peralatan berhenti menjadi instalasi dan mulai menjadi sistem kerja. Setiap sirkuit ditelusuri kembali ke gambarnya, setiap perangkat proteksi dipasang dan dibuktikan, dan setiap interlock, sinyal dan indikasi dikonfirmasi untuk menyampaikan kebenaran tentang peralatan di baliknya.

Hanya ketika semua itu selesai barulah ruangan dalam foto-foto ini menjadi sebuah gardu, bukan deretan lemari.

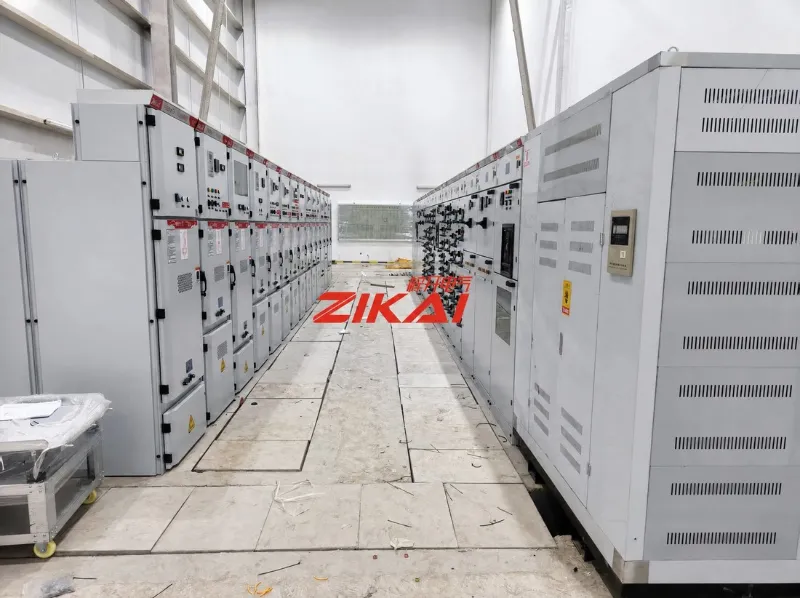

Gambar 01  Ruang switchgear tegangan menengah di lokasi Xintai, dengan panel KYN28A-12 disusun dalam dua baris yang saling berhadapan di seberang lorong pengoperasian.

2. Apa yang Dipasang: Switchgear Berlapis Logam KYN28A-12

Peralatan utamanya adalah switchgear yang dapat ditarik berbalut logam KYN28A-12: dalam ruangan, tiga fase, 50 Hz, dibuat untuk sistem penampang busbar tunggal dan busbar tunggal dari 3,6 kV hingga 12 kV.

Fungsinya adalah untuk menerima dan mendistribusikan energi listrik serta untuk mengontrol, melindungi dan memantau sirkuit yang terhubung dengannya — yang menjadikannya titik di mana pasokan masuk, pengumpan keluar, pengukuran dan perlindungan semuanya bertemu dalam satu ruangan.

Susunannya terlihat jelas di bagian depan panel. Kepala lintasan membawa panel isolasi masuk untuk bagian busbar pertama dan panel masuk untuk bagian busbar kedua, diikuti oleh panel pemutus sirkuit dengan peringkat 630 A yang ditandai di bagian depan.

Setiap panel diidentifikasi berdasarkan nomor — G01, G02 dan seterusnya — di samping identifikasi kode QR, diagram garis tunggal, dan peringatan keselamatan.

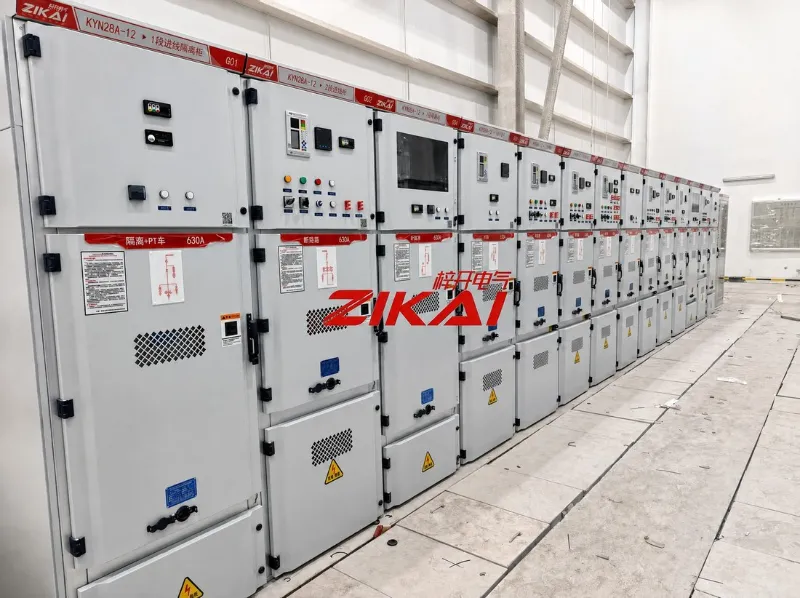

Gambar 02  Panel KYN28A-12. Penomoran panel, nama sirkuit, peringkat 630 A, diagram garis tunggal, dan identifikasi kode QR di bagian depan.

3. Layar Baterai DC

Di samping switchgear terdapat layar baterai DC. Ini adalah sumber siaga yang menjaga perlindungan, kontrol, dan indikasi tetap hidup ketika pasokan utama tidak ada — pada saat itulah sirkuit tersebut paling penting.

Layar tersebut menggabungkan bagian pengisian dan distribusi dengan bank baterai itu sendiri, sehingga seluruh sistem DC dapat diperiksa di satu tempat. Dalam foto-foto tersebut, rangkaian baterai dan panel depan yang diinstrumentasi berada dalam wadah yang sama.

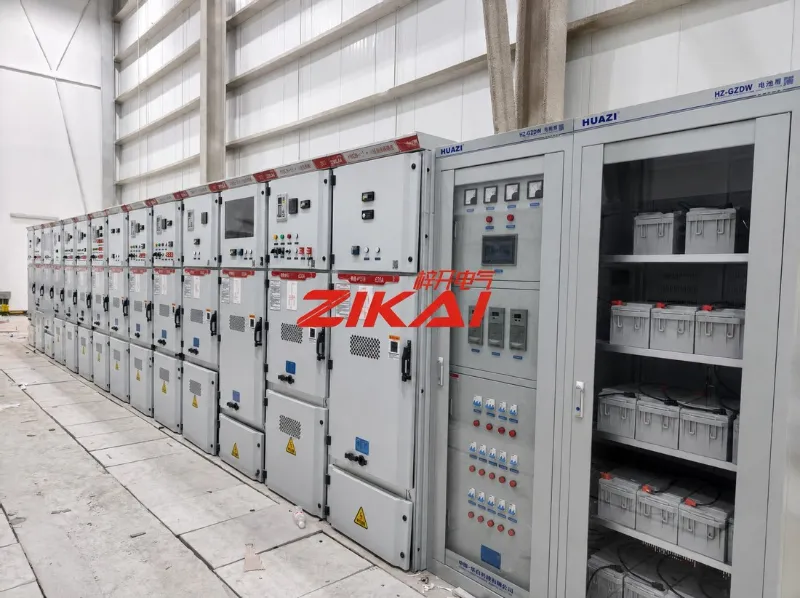

Gambar 03  Layar baterai DC, dengan panel depan berinstrumen dan bank baterai ditempatkan dalam wadah yang sama.

4. Apa Arti “Komisioning Selesai”.

Penandatanganan komisioning adalah daftar hal-hal yang telah dilakukan. Milik kami berbunyi seperti ini:

• Setiap sirkuit ditelusuri dan dikonfirmasi berdasarkan gambar, panel demi panel

• Setelan perlindungan diterapkan sesuai desain dan terbukti berfungsi

• Truk yang dapat ditarik diperiksa kesejajarannya dan dapat dipertukarkan di sepanjang lintasan

• Interlock dan penutup pengaman diverifikasi, sehingga tidak ada panel yang dapat dioperasikan secara tidak berurutan

• Sinyal indikasi, pengukuran, dan alarm dikonfirmasi berdasarkan kondisi di lokasi

• Uji isolasi dan dielektrik telah lulus sebelum pemberian energi

• Pelabelan, diagram, dan lokasi fisik disesuaikan

Tidak ada satupun yang terlihat di foto. Semua itu menentukan apakah ruangan akan berperilaku seperti yang digambarkan dalam gambar.

5. Catatan Lokasi

Dua tampilan dari jalur yang sama: panjang penuh garis switchgear, dan lorong pengoperasian di antara baris-barisnya. Penandaan lantai, jarak akses dan posisi masing-masing panel terhadap nomornya adalah bagian dari apa yang diperiksa pada tahap ini.

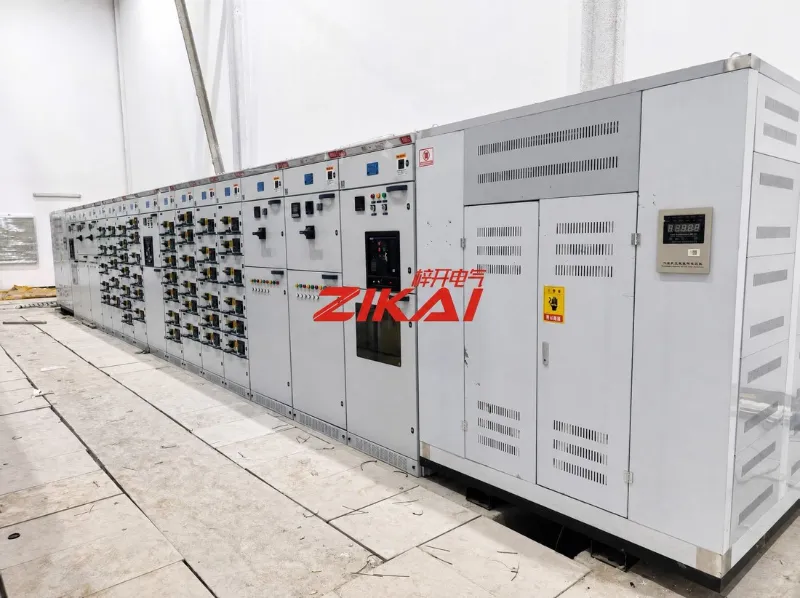

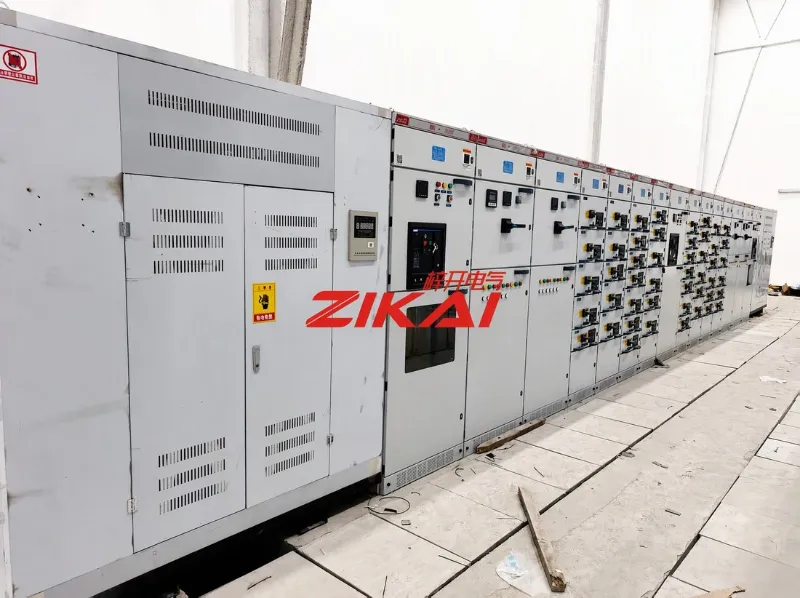

Gambar 04  Garis switchgear terlihat sepanjang, dengan bagian depan panel, perangkat pelindung, dan panel instrumen secara berurutan.

Gambar 05  Lorong operasi. Bagian depan panel, peringkat dan peringatan keselamatan, dengan izin akses tetap jelas sepanjang perjalanan.

6. Tentang Zikai Listrik

Shanghai Zikai Electric Co., Ltd. (ZIKAI) memproduksi, melakukan retrofit, dan melayani paket peralatan listrik lengkap: switchgear tegangan menengah, rakitan distribusi tegangan rendah, gardu induk tipe kotak, pemutus sirkuit vakum yang dipasang di tiang dan di luar ruangan, perangkat kompensasi kapasitor, dan peralatan distribusi terkait.

Proyek dilaksanakan mulai dari pasokan peralatan hingga instalasi dan commissioning.

Catatan Editor — hanya fakta yang diberikan yang digunakan: nama klien, lokasi, dan penyelesaian komisioning. Deskripsi KYN28A-12 dan peringkat 630 A diambil dari dokumentasi industri dan dari tanda yang terbaca di panel; tidak ada jumlah panel, nilai atau jadwal proyek yang disebutkan. Caption hanya menggambarkan apa yang terlihat di setiap foto.
